3dmax排球建模教程

3DS Max排球建模

如何在3DS Max中为排球建模

这对于初学者来说是非常受欢迎的教程。我们将学习一种从3ds Max中的盒形图元创建圆形对象的技术。我们将应用多个修改器来更改对象的形状并添加材料ID。我们将继续为对象创建一个多/子对象材料。请享用！

步骤1。

开始吧！打开3ds Max，从一个新页面开始，然后将其作为“排球建模”保存在您的场景文件夹中。

第2步。

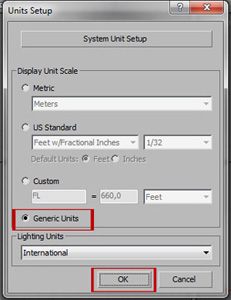

首先，让我们转到主工具栏上的“自定义”，-从“自定义”菜单中选择“单位设置”，然后在“单位设置”对话框中选择“通用单位”，然后单击“确定”。

第三步

在主工具栏上，打开“捕捉”切换工具，然后右键单击该图标，然后从“网格和捕捉设置”对话框中打开“网格点”，然后关闭对话框。

步骤4。

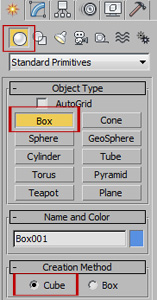

在“创建”面板上，转到“几何体”-从“对象类型”卷展栏中选择“框”，然后在“创建方法”中选择“多维数据集”，然后将光标置于“透视”视口中网格的中心上方，然后单击并在整个网格上拖动“框”。不用担心大小，我们将在下一步中进行设置。

步骤5

我们可以返回到主工具栏，然后重新单击“捕捉”开关以将其关闭。

第六步

让我们转到“修改”面板-在“参数”卷展栏中，将“长度，宽度和高度”设置为50,0，然后将“长度段”，“宽度段”和“高度段”设置为3。

步骤7

在继续之前，将名称从Box001更改为VolleyBall

步骤8

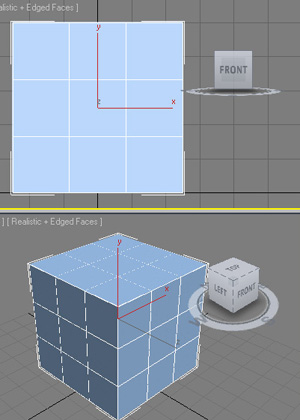

我们可以在“前”视口中的任意位置单击，然后在键盘上按F3键再按F4键以打开“着色面和有边的面”，在“透视”视口中只需按F4键，这将使查看对象上所有线段的划分更加容易。

步骤9。

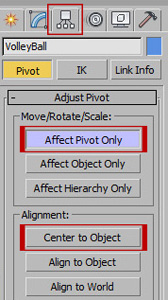

现在，我们可以转到“层次结构”面板-在“调整数据透视”卷展栏，“移动/旋转/缩放”中，启用“仅影响数据透视”。接下来，在“对齐”中单击“对象中心”。在继续之前，让我们回到“仅影响透视”并重新单击以将其关闭。我们只是将枢轴点设置为Box的中心，现在完成后旋转和操作对象会容易得多。

第十步

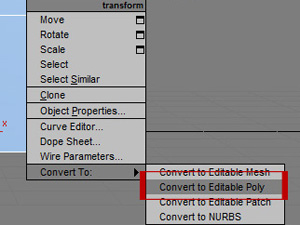

让我们右键单击“框”，然后从“变换”下拉菜单中选择“转换为可编辑多边形”。

步骤11

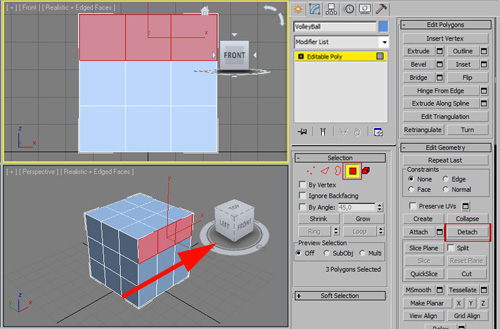

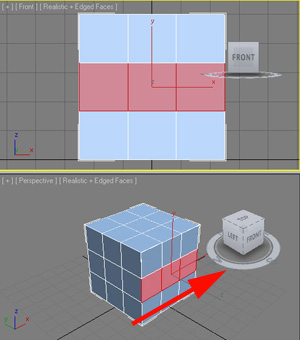

现在，我们可以转到“修改”面板，然后选择“多边形”细分模式。按住键盘上的CTRL键，使用选择“选择对象”工具，然后在“前”视口中单击3个多边形，然后在“编辑几何”中按Detach。（现在，这3个多边形将转换为一个Element）

步骤12

在“分离”对话框中，我们可以选择“作为元素分离”，然后单击“确定”。

步骤13

现在，我们可以向下滚动到“多边形材质IDS”，将“ ID”设置为1。稍后我们将分配“多/子对象”材质，并且此“元素”（多边形行）将具有“子材质ID” 1。将是蓝色材料）

步骤14。

我们可以将步骤11和12重复到第二行，但这一次是在“多边形材质IDS”中，将ID设置为2。（这将是黄色材质）

步骤15

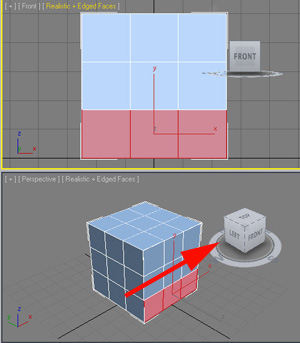

我们也可以重复步骤11和12至第三行，在“多边形材质IDS”中，将ID设置为1。（这将是蓝色材质）

步骤16

在“前”视口中，单击位于视口左上角的“前”图标，然后从对话框中选择“后退”。

步骤17

盒子的背面将具有与正面完全相同的形状和材料IDS，因此我们可以重复从11到15的所有步骤。

步骤18。

让我们将视口更改为“左”视图。

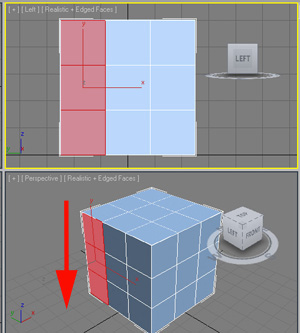

步骤19

我们可以重复步骤11到15，并分配相同的材料IDS（第一列将材料IDS设置为1，第二列将材料IDS设置为2，第三组将材料IDS设置为1）

步骤20

让我们将视口更改为“右”视图。

步骤21。

右侧将具有与左侧完全相同的形状和材料IDS，因此我们可以重复步骤11到15。

步骤22。

让我们将视口更改为“顶视图”。

步骤23。

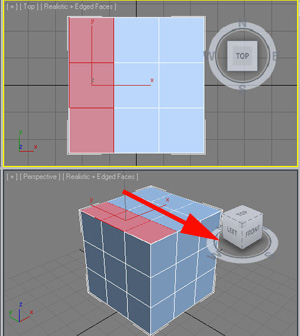

在“顶”视口中，我们可以选择并分离多边形的第一列，然后应用“多边形材料IDS”，将ID设置为3（将是白色材料），选择第二列并分离，然后应用“多边形材料IDS”，将ID设置为2（黄色材料），选择第三列并分离，然后应用多边形材料IDS，将ID设置为3（白色材料）

第24步。

让我们将视口更改为底视图。

第25步。

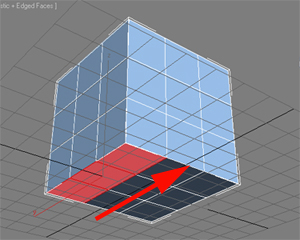

框的底部将具有与顶部相同的形状，因此我们可以重复步骤23，不同的是在第一列中将Material IDS设置为1，第二列将Material ID设置为2，第三列将Material设置为IDS为1。

步骤26。

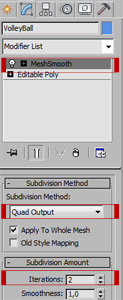

让我们回到“修改”面板并添加“网格平滑”修改器。在“细分方法”中，我们可以选择“四边形输出”，在“细分量”中，我们可以将“迭代次数”设置为2。（在此阶段，我们将看不到对象形状的任何变化，因此请继续下一步）

步骤27。

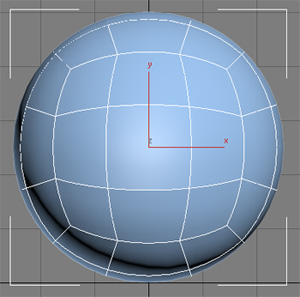

我们可以返回到“修改”面板并添加Spherify修改器。请注意，盒子现在如何变成光滑的球形，并保持其四边形多边形。

第28步。

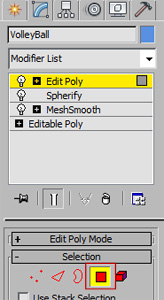

我们可以添加其他修改器，这次选择“编辑多边形”修改器。选择“多边形”细分模式，然后将光标拖动到整个对象上以选择所有多边形，或者按CTRLA。

步骤29。

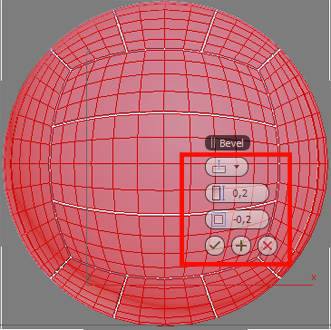

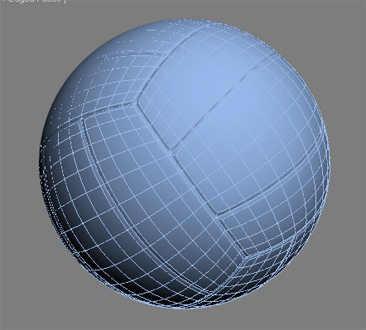

现在我们可以向下滚动到“编辑多边形”。我们将使用“斜角”工具在排球周围创建边缘。因此，单击Bevel旁边的小设置框，将显示Bevel球童控件。我们需要更改为“局部法线”，然后我们可以将高度值设置为0.2，将轮廓值设置为-0.2，然后单击“确定”。

第30步。

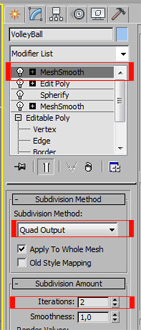

完成目标仅需再做一件事。让我们选择一个“网格平滑”修改器。在“细分方法”中，我们可以选择“四边形输出”，在“细分量”中，我们可以将“迭代次数”设置为2。

步骤31。

这是我们的最终结果。我们从Box Primitive创建了一个球形物体。

让我们继续并在下一个教程中添加“ Multi / Sub-Object”材料。

如何创建一个多/子对象材质教程

希望本教程对您有所帮助，并且可以将该技术应用于将来的项目。请享用！
